【技术文章】氛围灯检测系统

发布时间: 2021-07-14

浏览次数: 195

       随着LED照明技术的发展,由于LED拥有高亮度、长寿命、高稳定性等优势,越来越多的行业开始采用LED作为光源来使用。尤其在汽车尾灯、仪表背光、氛围灯等汽车小灯方面。由于更多的采用了LED作为光源,汽车照明的造型和显示方式也在不断地更新发展,对照明的设计和生产要求也在不断提高。然而LED作为一种新型光源,由于其本身的结构特点,也存在着诸多问题,比如亮度、色度的发光不均匀性,这对光学的设计和测量提出了更高的要求。

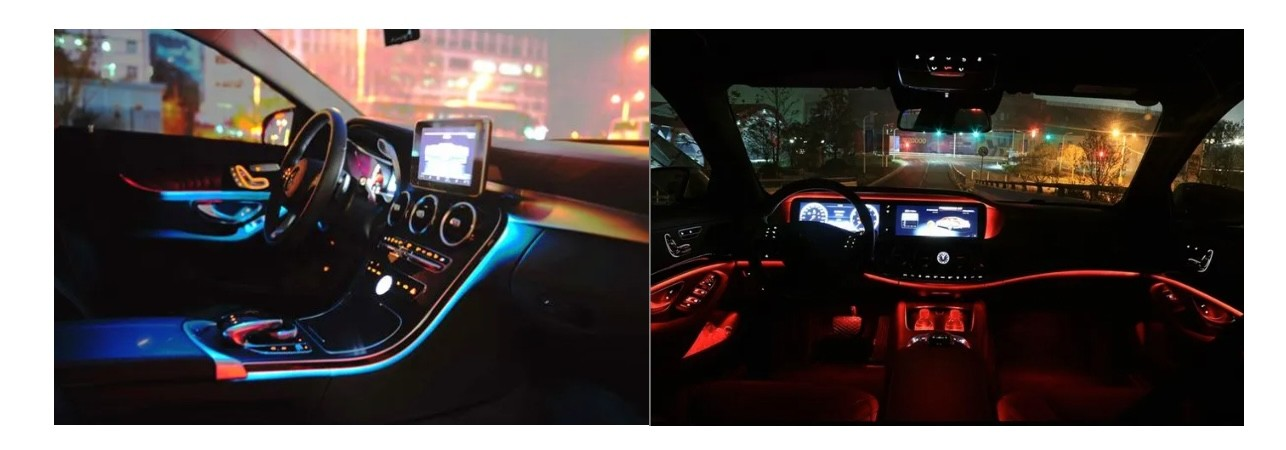

氛围灯现状



针对这一现状,基于LED灯检测中的安全因素、人机工效因素、辅助功能因素、质量因素考虑,上海复瞻智能科技有限公司开发了针对的测试系统,能够实现汽车尾灯、仪表背光、氛围灯等汽车小灯的光学性能、成像质量、亮色度、照度以及均匀性等多方面的自动化测试,满足Tier1Tier2以及其他零部件厂在生产线对产品品质的管控。

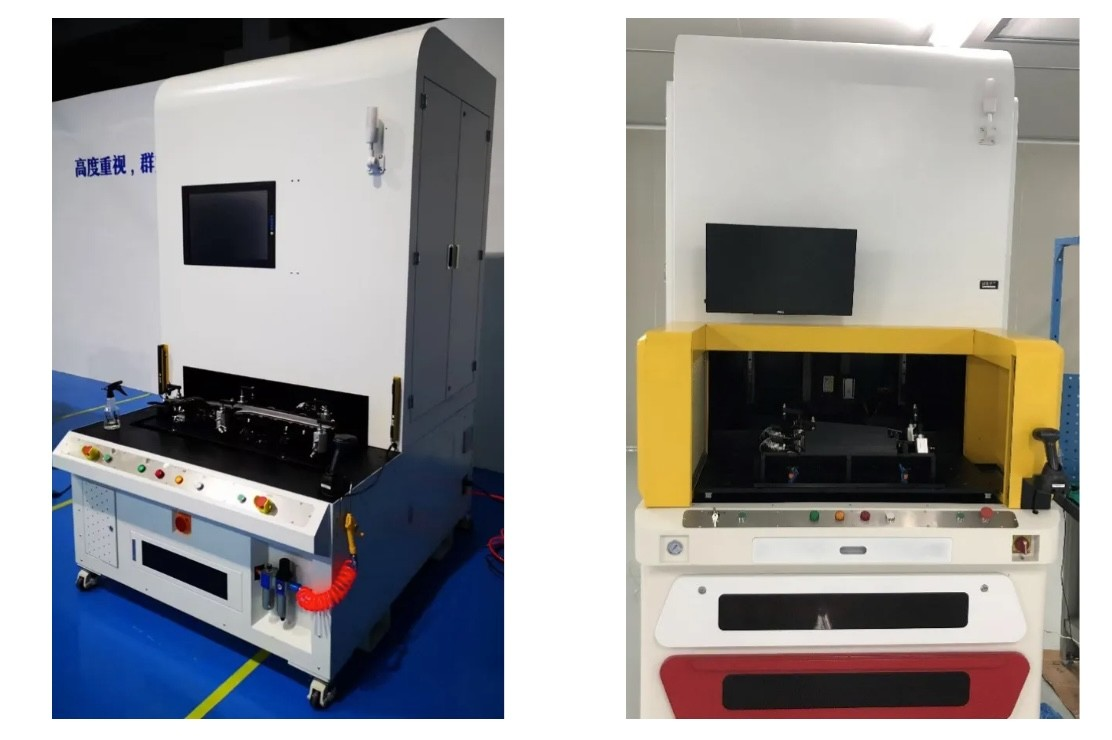

已交付设备

Ø 应用领域

氛围灯、前顶灯、后顶灯、投影灯、背光字符、杯托、阅读灯等;



Ø 测量参数

亮电流测量、暗电流测量、亮度测量、亮度均匀性测量、色度测量、色度均匀性测量、照度测量、照度均匀性测量、发光强度测量、CIE 色坐标测量。



光学亮度计

Ø 光学参数

机台搭载高速与高精度的高分辨率成像亮度计,可以实现高精度、高速、高重复性测量。

亮度计的动态范围可达12bits, 4096灰度等级,其分辨率为800万像素(3296*2472)并可以匹配CIE光谱特性的光学特性标定校准;同时可以针对整套系统的均匀场、响应一致性。镜头:默认配置24mm电动镜头,可以选配3550100200mm的电动镜头。

氛围灯检测系统精度:(基于标准A光源或针对特定光谱的用户校准。基于大小为FOV 1% 的虚拟检测器)

照度±3%;亮度(Y)±3%;色坐标(x,y) ±0.003

短期可重复性:(基于大小为FOV 1% 的虚拟检测器)

照度±0.02%;亮度(Y)±0.02%;色坐标(x,y) ±0.00005

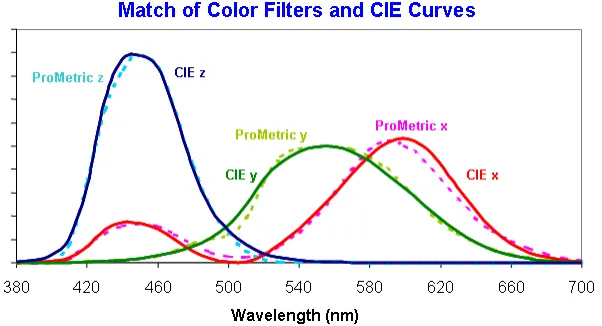

光学测量曲线



Ø 系统特色

硬件


  •      设备自带暗室,暗室照度小于0.05lx,可节约系统搭建成本。
  •      支持电压,电流测试,不需要单独定做电测试设备,协助产品质量。
  •      多点分区域并进行测试,满足大尺寸部件多区域、小尺寸产品多件亮度色度数据与均匀性的检测与评价; 用户可自定义亮度、色度判定范围(公差)
  •      科学级光学探头,亮色度参数符合CIE标准要求,能与实验室测试仪器相对标;创新型照度标定系统,实现空间多点照度数据秒级并进行捕捉。
  •      AP (Auto Position) 自动匹配关注点功能,测试评价区域自动捕捉,摆脱被测件摆放位置与安放角度的偏差对测试结果造成的影响。
  •      系统胎膜可以更换,客户可以依据需求新增胎膜和产品。同时,定制化光学设计被测件安装治具,保证重复测试数据的精确性。
  •      高精度伺服并实时反馈,模组移动精度±0.02mm。
  •      兼容ESD离子风幕除静电功能。
  •      结构灵活,可无缝对接流水线或采用人工上下料方式;兼容自动化产线对接,可以实现机械手上下料与自动测试。

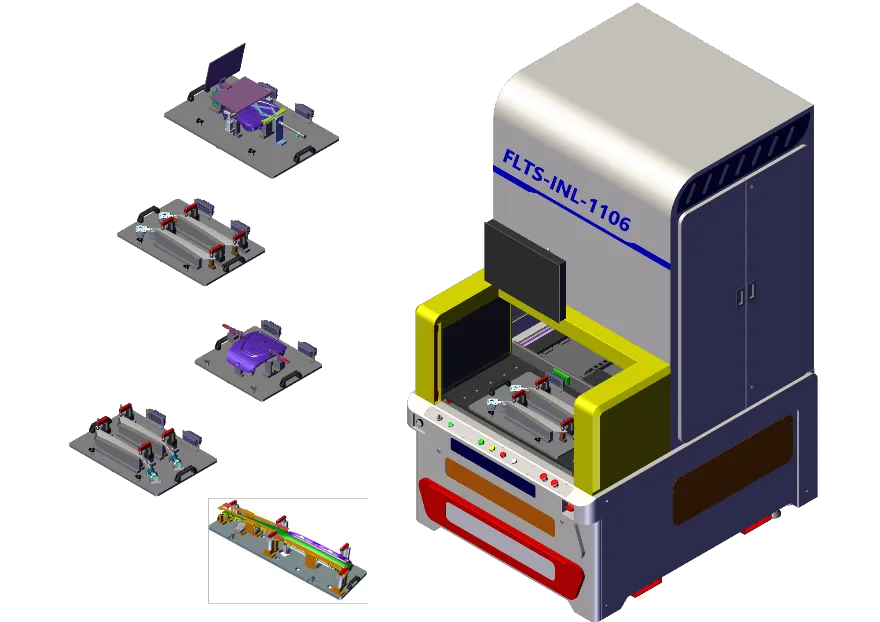

多胎膜设计

软件


  •      分级管理权限,不同测试项目管理及切换功能。
  •      CAN链接双向通信,具有报文分析诊断功能。
  •      一键运行测试用例,自动生成测试报告。
  •      具备EOL测试设备硬件和通讯自检功能。
  •      系统自动判定工件测试结果OK/NG,预留MES系统接口,便于数据综合管理。
  •      具有NG自锁定功能,可以保证NG品不会流出,协助把控质量。
  •      具有条码扫描功能,支持数据溯源。
  •      软件可提供位置修偏算法。
  •      新建工程可以支持自编辑部分功能。
  •      相机自带离线软件,可以根据不同产品做前期的验证,可以协助产品设计过程中的验证和质量把控。
  •      测试数据标准化结构,具备按产品型号及时间段的良率分析统计功能。

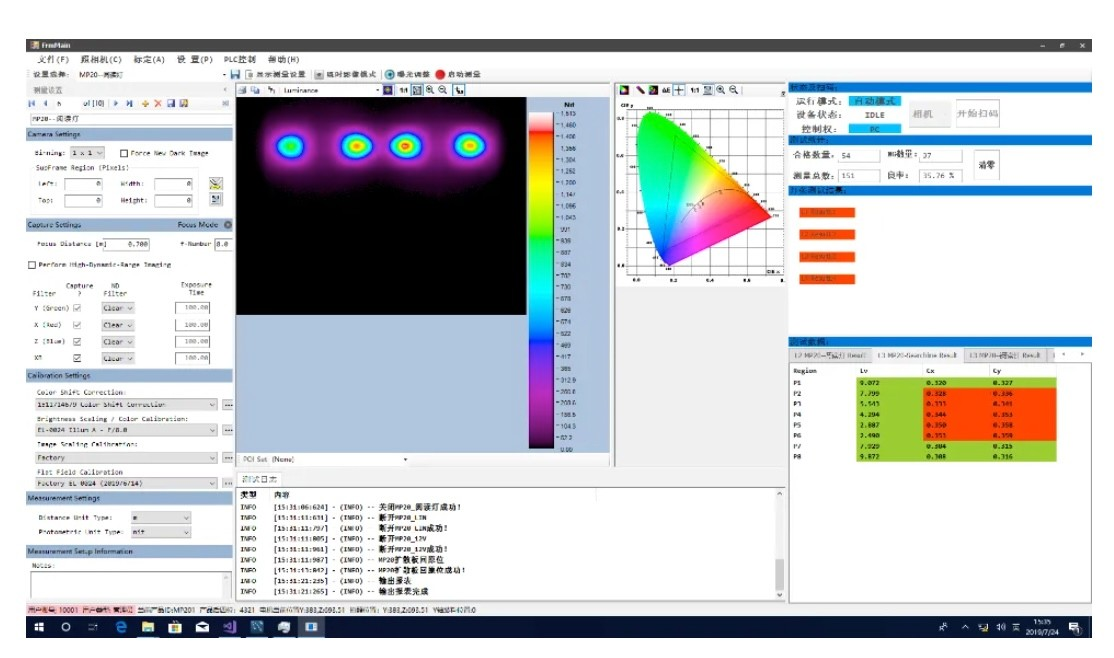

软件界面
